Gosund hat auch noch einen großen Bruder von der SP111 im Angebot, nämlich die Gosund SP1* mit einer Schalterleitung von
16 Ampere!

Diese ist auch wieder mit der Tasmota Firmware kompatibel da sie genau wie die SP111 beschaltet ist.

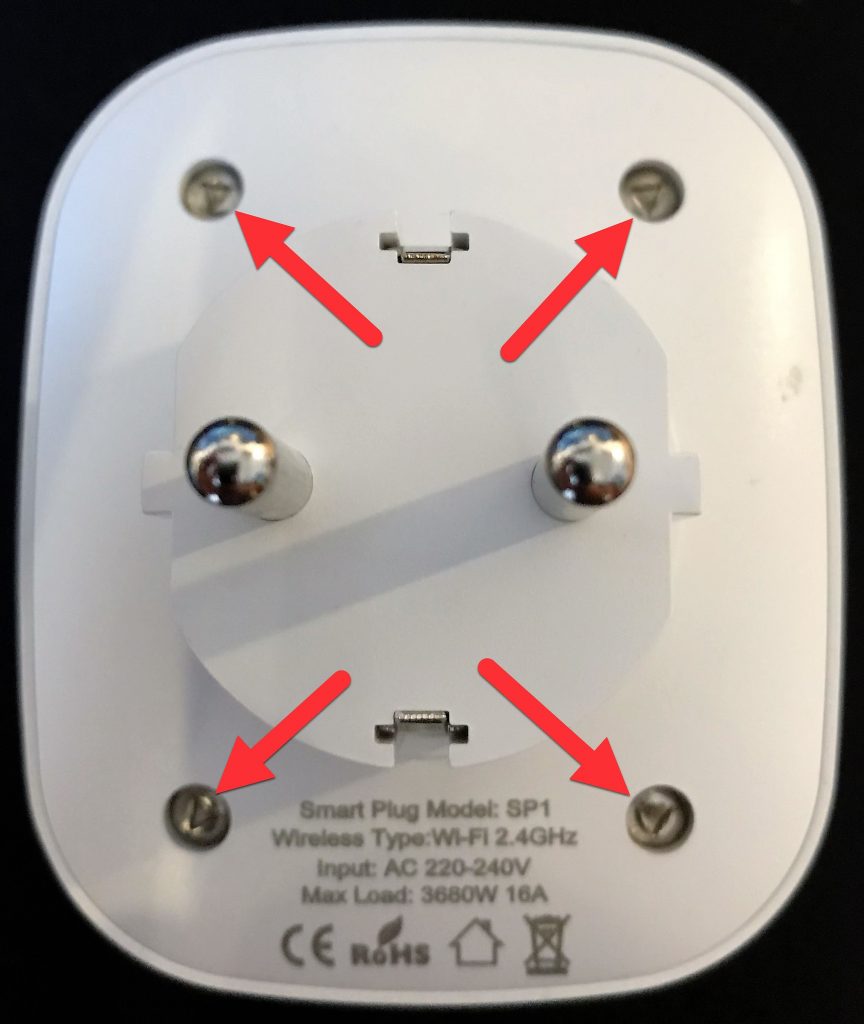

Das Gehäuse lässt sich hier auch wieder gut öffnen bis auf die Kleinigkeit das hier Dreieckschrauben verbaut wurden, so das man Schraubendreher mit dreieckigem Kopf* benötigt.

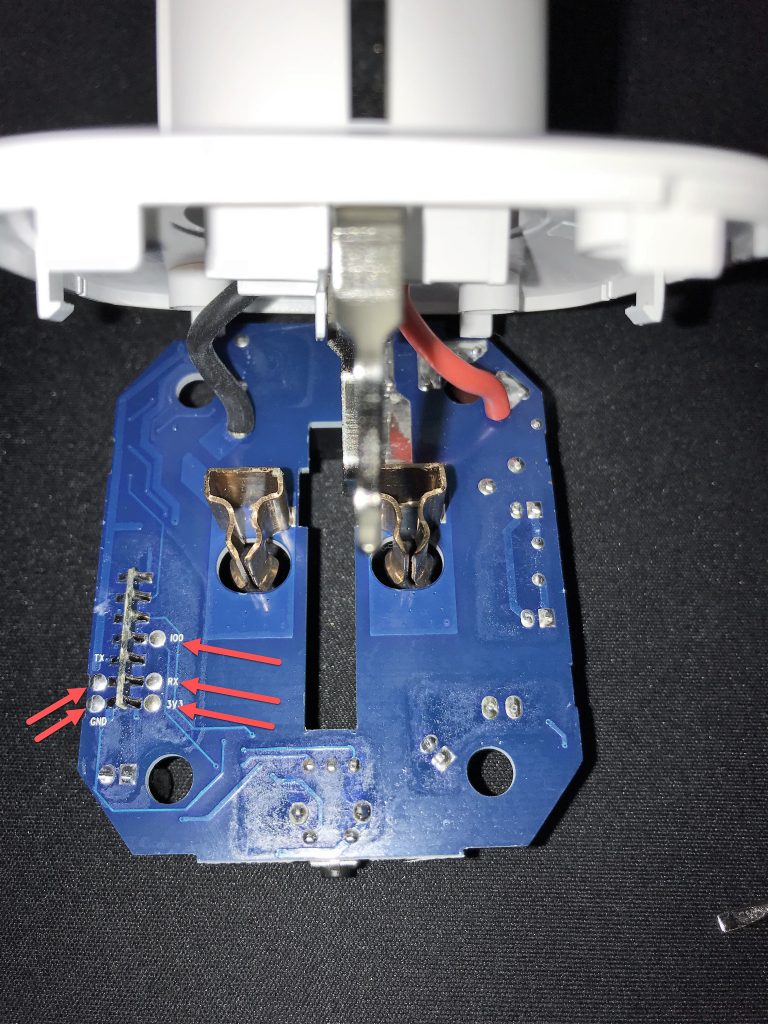

Ist aber diese Hürde genommen muss man nur noch die Platine hochklappen  und es ist keine große Nummer mehr an die Kontakte zum flashen zu kommen.

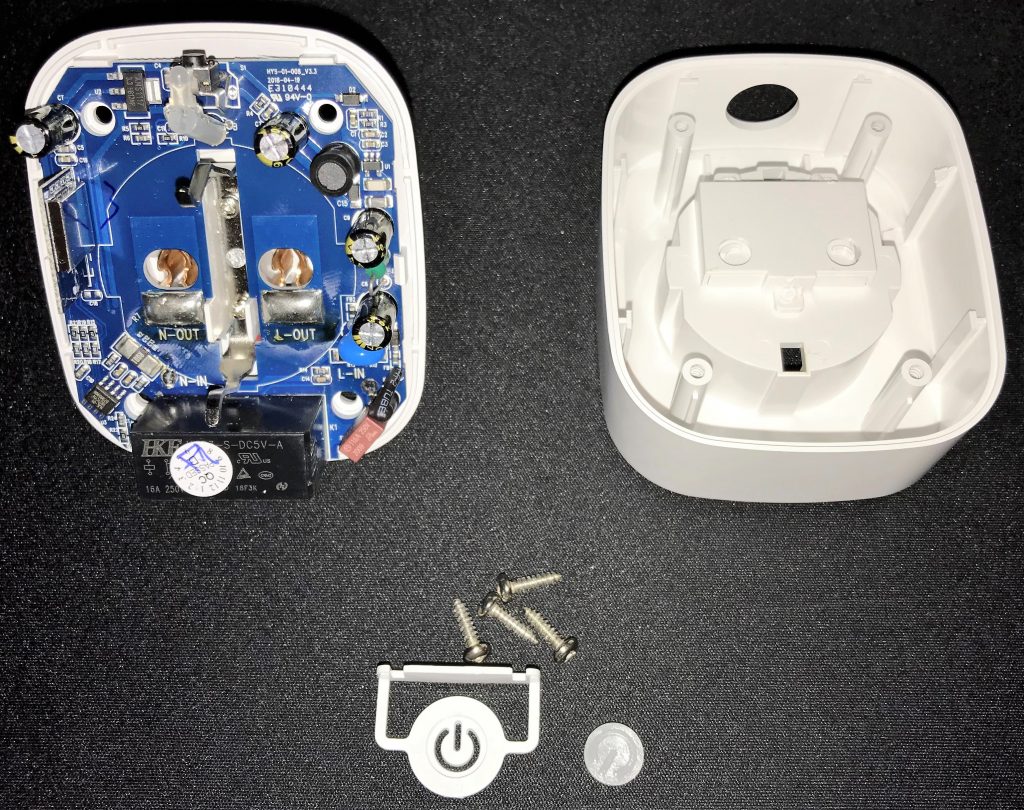

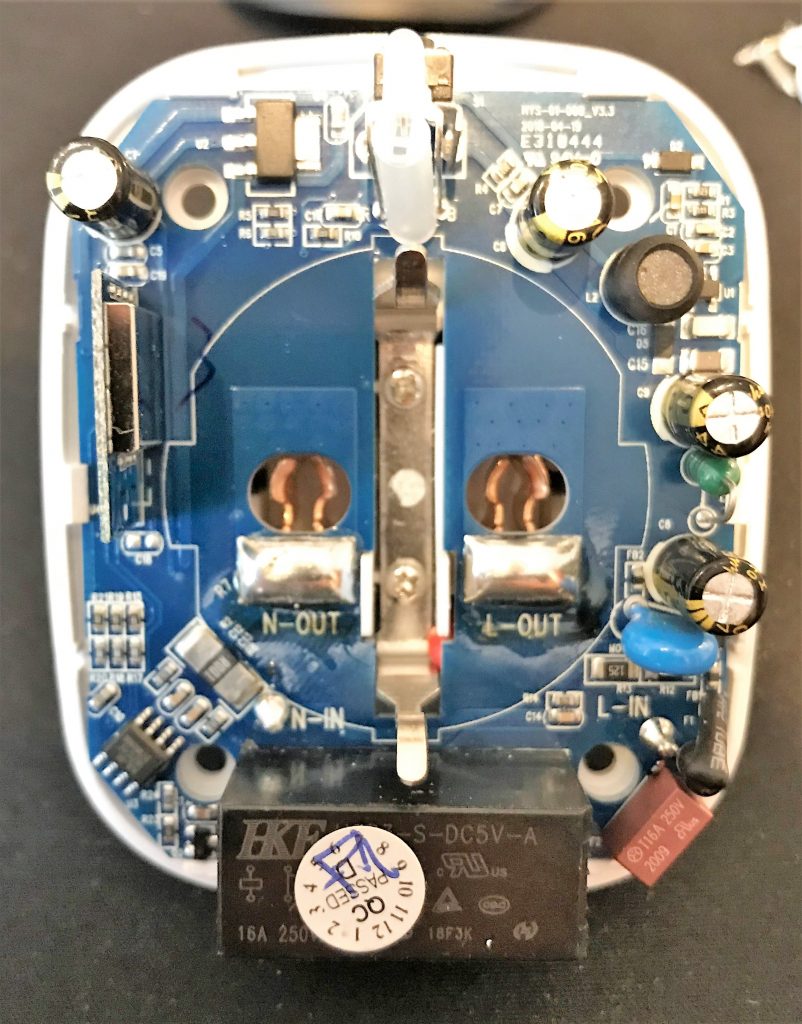

Ein paar  Bilder dazu:

#################################################################

Update zur neuen Platinen Version SP1-C_V2.3:

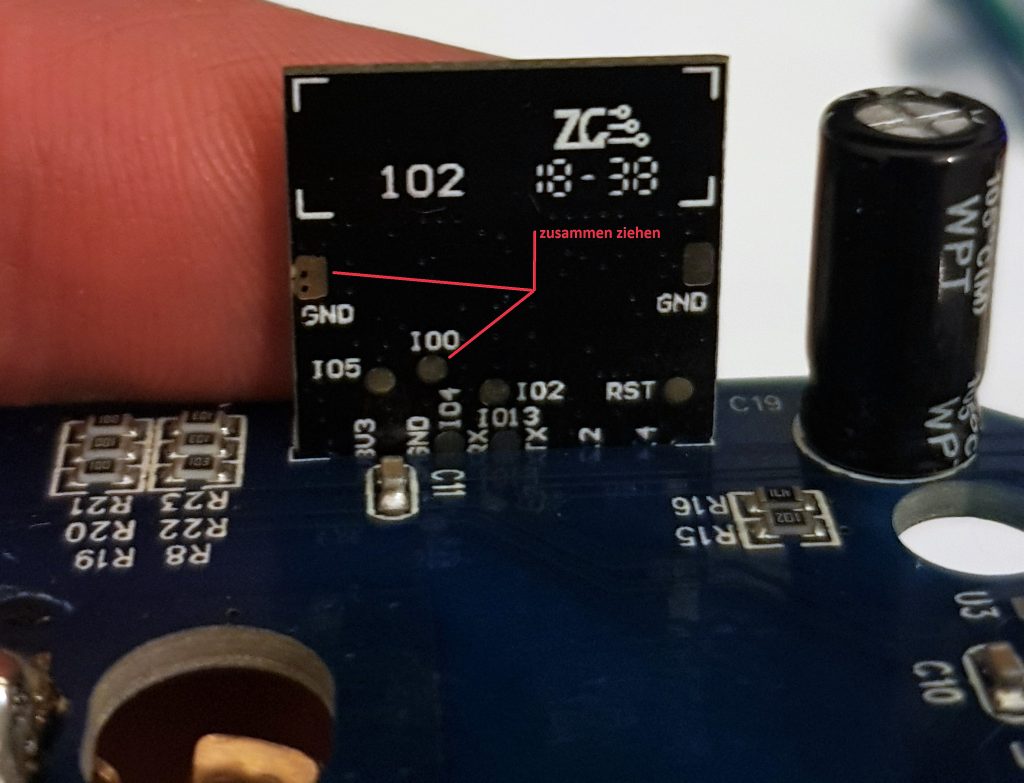

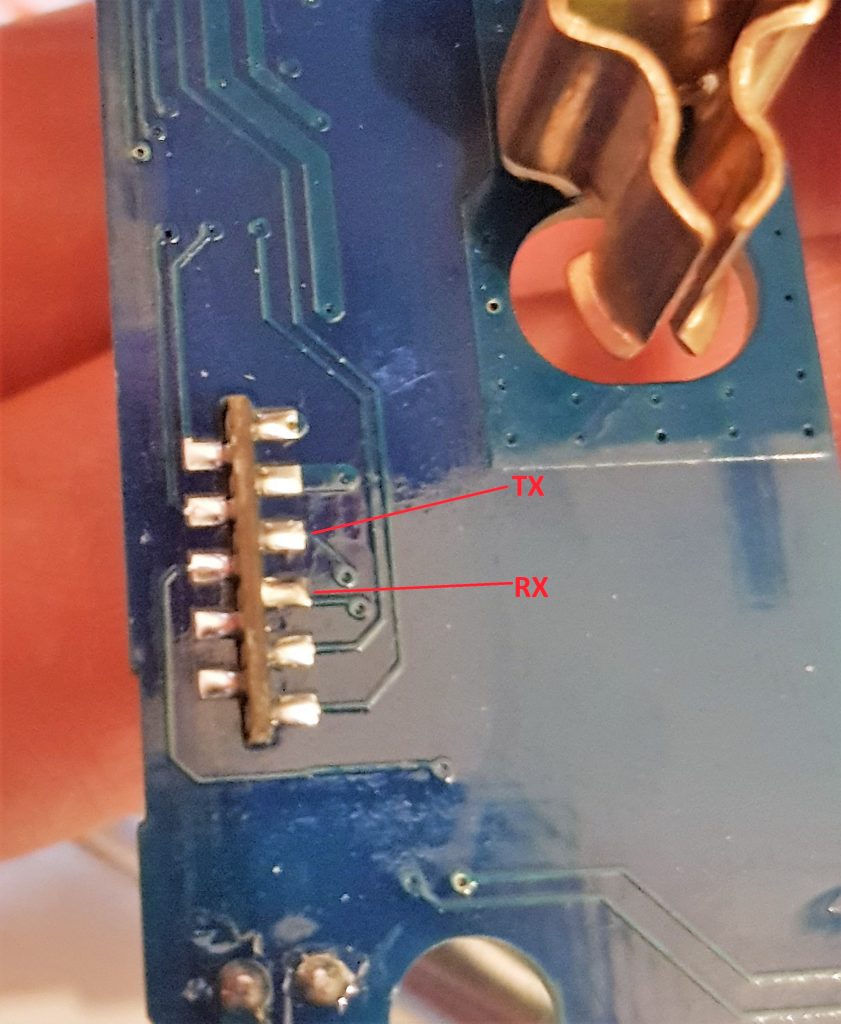

Hier die passenden Lötpunkte zum flashen der neuen Platine.
Vielen Danke an den Pascal Vens-Cappell der uns die Bilder zur Verfügung gestellt hat!

#################################################################

Auch hier machen wir uns das Flashen wieder einfach und nutzen den ESPEasy Flasher,
kopieren die Firmware sonoff-DE.bin in den Order des ESPEasy Flashers und wählen
dort nach den Start den richtigen COM-Port und die eben geladene Firmware aus.

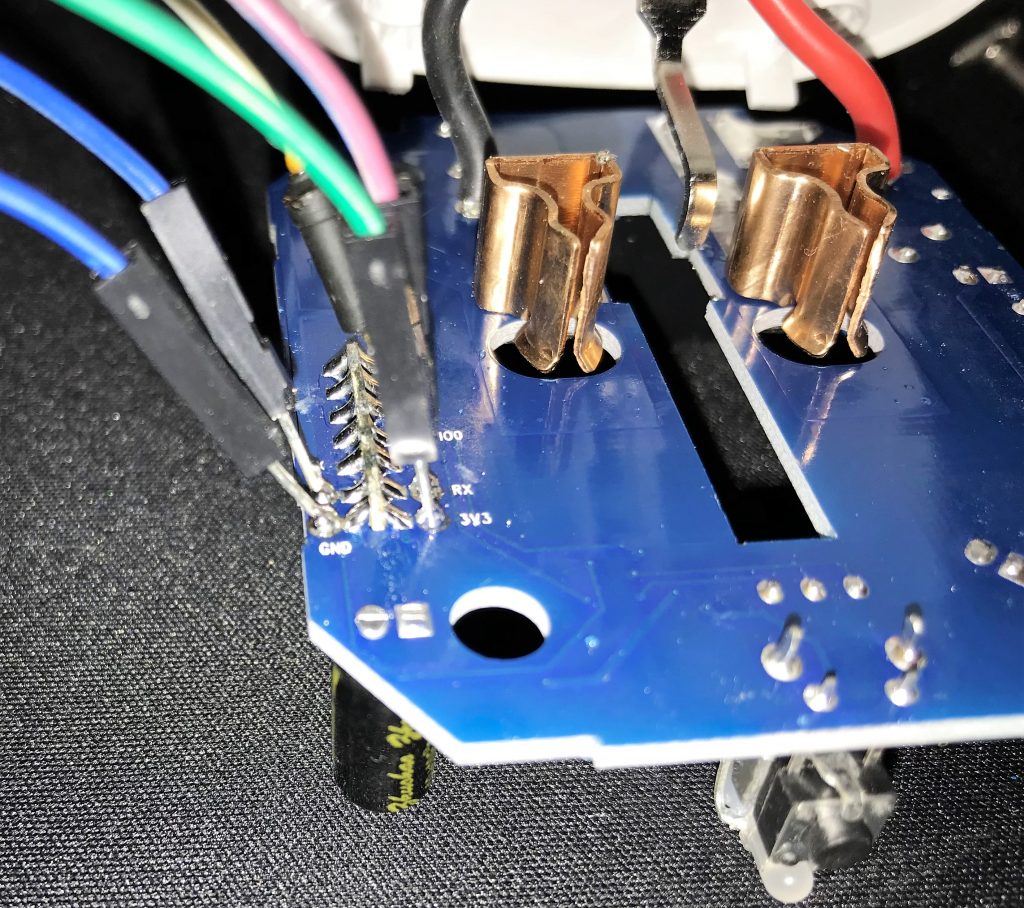

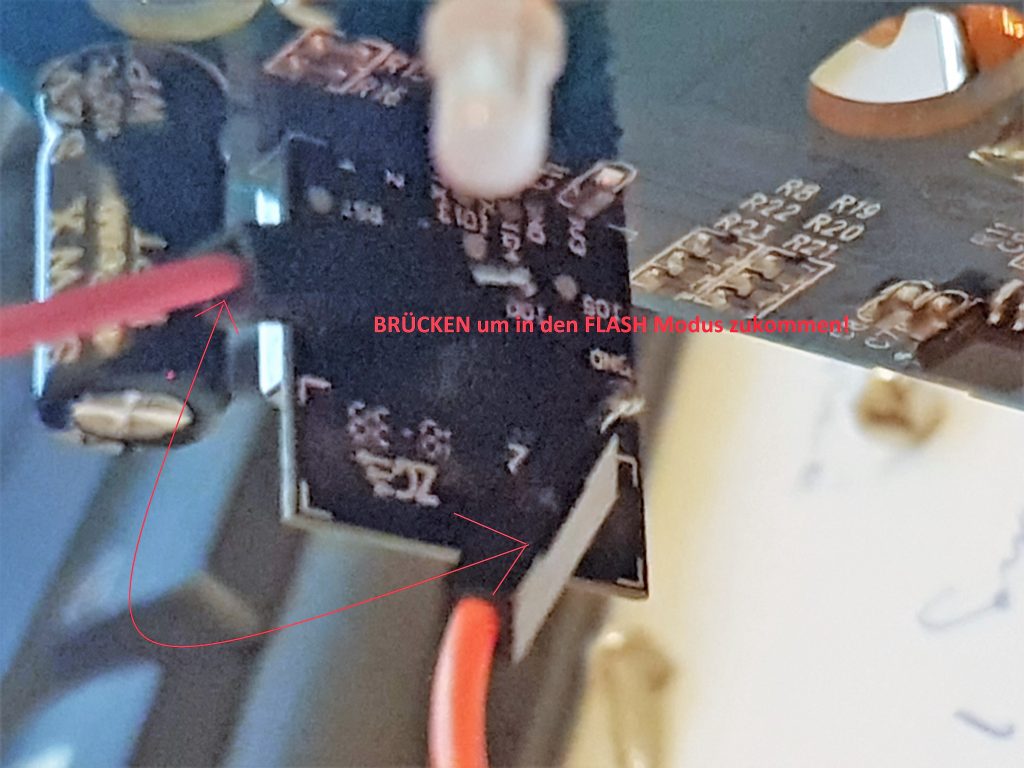

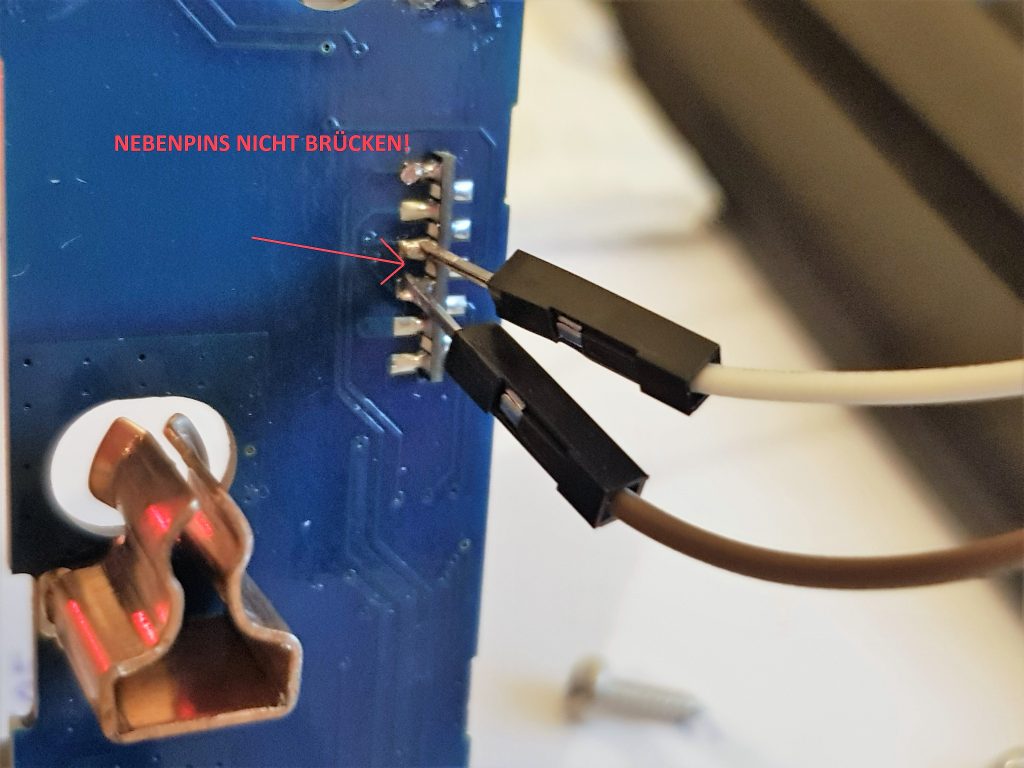

Jetzt nur noch eine Brücke von den IO0 auf GND, FTDI* anstecken und Flash drücken.

Hier noch die Pinbelegung:

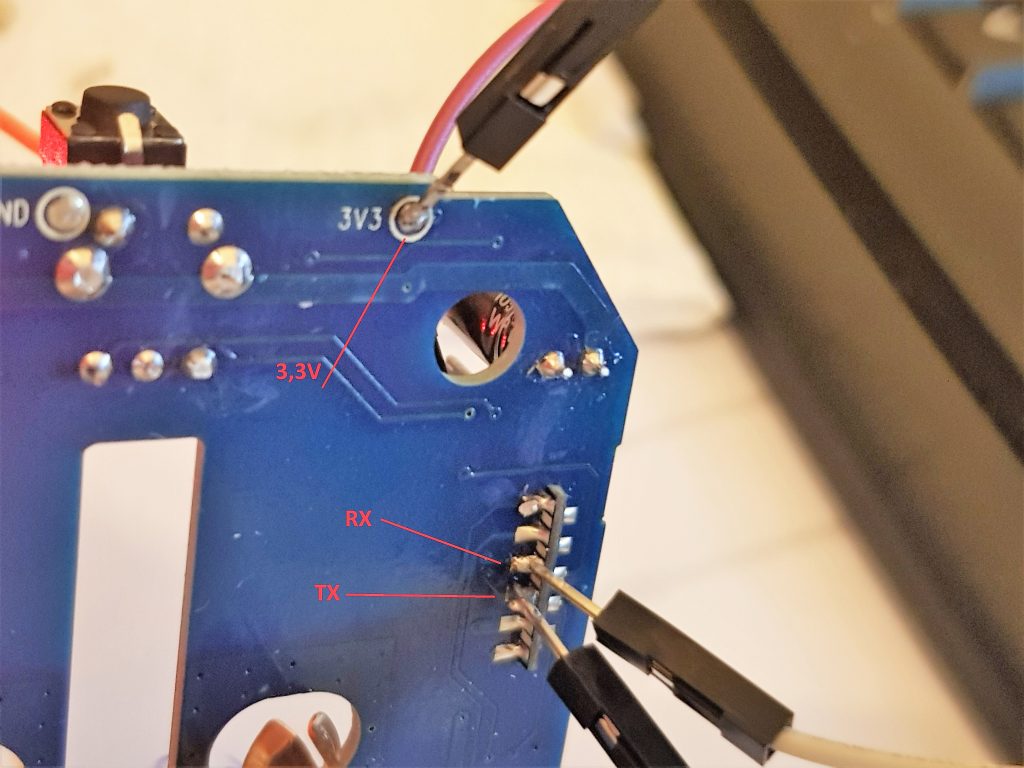

FTDI*   —-> Gosund
——————————
3.3v  —->  3.3v
GND  —->  GND
RX  —->  TX
TX —->  RX

Wenn der Flashvorgang beendet ist sollte man den Gosund einmal von FTDI trennen und wieder verbinden.
Jetzt sollte ein WLAN-Netzwerk von den Gosund bereitgestellt werde, worüber man dann die WLAN Konfiguration des Gosunds vornehmen kann.

Nachdem ihr nun das WLAN-Netzwerk eingerichtet habt, muss noch in der Firmware das richtige Gerät konfiguriert werden:

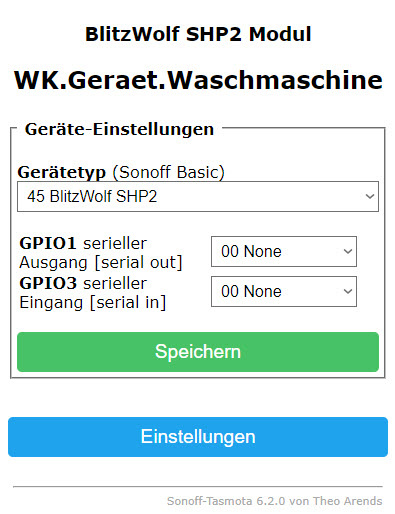

Einstellungen –> Gerät konfigurieren –> 45 BlitzWolf SHP2

#################################################################

Update zur neuen Platinen Version SP1-C_V2.3:

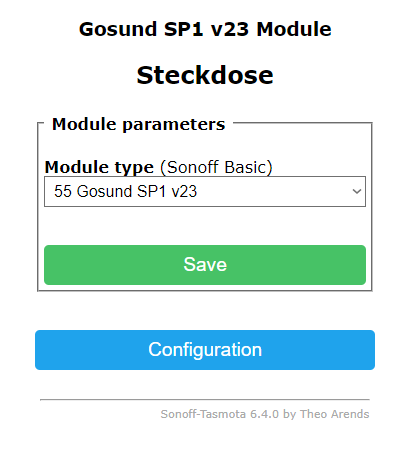

Hier muss für die neue Platine nun auf das Gosund SP1 v23  Modul gestellt werden.

Einstellungen –> Gerät konfigurieren –> 55 Gosund SP1 v23

#################################################################

Jetzt möchte ich euch noch paar Einstellungs Empfehlungen mitgeben:

  • VoltageSet [Volt]
    • kalibriert die Messung auf die angegebene Voltzahl. (mit Messgerät messen und den Messwert eigenen)
  • PowerSet [Watt]
    • kalibriert die Messung auf die angegebene Wattzahl. (hier habe ich eine 60 Watt Glühlampe für die Messung genutzt)
  • SetOption21 1
    • Spannungswert wird auch bei ausgeschaltete Steckdose gemessen.
  • SetOption0 [0 oder 1]
    •  legt fest, ob sich der Stecker den Relaiszustand merkt und nach einem Stromausfall wiederherstellt. 1= schaltet ggf. ein, 0=bleibt aus.
  • TelePeriod [Zahl]
    • legt fest in welchen Abstand die Messungen bei gleichbleibenden Ergebnis übertragen werden soll. (ich nutze hier 10 Sek.)

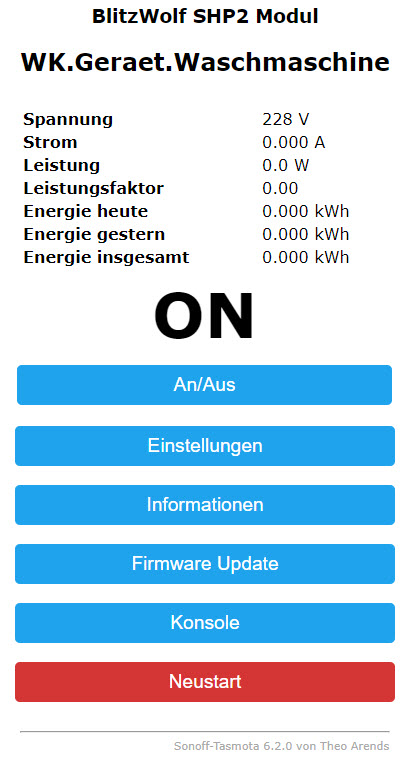

So sollte es dann aussehen wenn alles geklappt hat…

 Mit * markierte Links sind Amazon ParnerNet Affiliate Links


126 Kommentare

mike · 6. November 2023 um 16:59

Servus…. Ich habe vor ca. 1 Jahr mir die Gosund sp1 gekauft… von 8 Stück habe ich es damals mit einem Pi geschafft 4 Stück mit tasmota zu flashen.
Tatsächlich habe ich Sie bis jetzt nicht gebrauchen können.
Jetzt würde ich Sie aber gerne nutzen und in Node Red selber (kein HA oder IOBROKER)
Direkt die KWH jede stunde auslesen…. Diese dann in eine DB schreiben usw usw usw.
Ich haben nur keinen wirklichen Plan wie das gehen soll?
Unter Modulparameter habe ich eine mega lange liste… Welchen Typ muss ich da einstellen? und welche Palette muss ich bei node red installieren damit ich die Daten wie gewünscht auslesen kann?
Kann mir da jemand weiterhelfen?
Danke im Voraus
Mike

sascha · 25. September 2023 um 17:36

Kann man die SP1 auch über OTA Flashen? Ich habe die von 12/2022
Danke

Frank · 14. Mai 2023 um 18:26

Ich habe die Gosund soeben mit Tasmota geflasht. Wenn die Gosund ausgeschaltet ist, klackt das Relais vom Fernseher immer noch ein paar mal, so ca. 3 Minuten. Dann ist Ruhe. Was kann das sein? Kann ich das abstellen? Strommessung im ausgeschalteten Zustand ist aus.

Mikel59 · 17. März 2022 um 09:21

Gosund SP1 v2.4 serial flash
Ich versuche obige Gosund mit tasmota / Tasmotizer 1.2 zu flashen. Allerdings bekomme ich keinen connect zur Gosund. Wenn ich mit Putty über die serielle Verbindung gehe, sehe ich die Konsolen Nachrichten des ESP, aber ich kann nichts schreiben.
Mit der gleichen Verkabelung habe ich andere SP1 ohne Probleme geflasht. Ist es möglich, dass das Tx am ESP kaputt ist? Ich hatte einen Stromausfall und seitdem war die Gosund im Wlan nicht mehr zu finden, es war auch kein reset oder factory restore oder sonstetwas möglich.

Consolelog der Gosund:
00:00:03 WIF: Checking connection…
00:00:03 WIF: Attempting connection…
00:00:04 WIF: Network 1, AP1, SSId XXXXXXXX, Channel 6, BSSId 2C:91:AB:06:48:FB, RSSI -58, Encryption 1
00:00:04 WIF: Network 2, AP1, SSId XXXXXXXX, Channel 6, BSSId 34:31:C4:F5:D2:77, RSSI -62, Encryption 1
00:00:04 WIF: Network 3, AP1, SSId XXXXXXXX, Channel 6, BSSId 44:4E:6D:F7:9B:CA, RSSI -56,
00:00:04 WIF: Connecting to AP1 XXXXXXXX in mode 11N as Plug-WZ1…
00:00:04 WIF: Checking connection…
00:00:04 WIF: Attempting connection…
00:00:05 WIF: Checking connection…
00:00:05 WIF: Connected
00:00:05 HTP: Web server active on Plug-WZ1 with IP address 255.255.255.255
00:00:07 RSL: tele/tasmota/INFO1 = {„Module“:“▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒ …
00:00:07 RSL: tele/tasmota/INFO2 = {„WebServerMode“:“User“,“Hostname“:“Plug-WZ1″,“IPAddress“:“255.255.255.255″}
00:00:07 RSL: tele/tasmota/INFO3 = {„RestartReason“:“Power on“}
00:00:08 APP: Boot Count 403
00:00:08 CFG: Saved to flash at F8, Count 3332, Bytes 4096
00:00:26 WIF: Checking connection…
00:00:26 WIF: Connected

Was nun? Dose wegwerfen oder gibt es sonst noch einen Trick?
Ratloser Mike

omega · 2. Dezember 2021 um 23:17

Moin, habe mir bei Amzn 2 Gosund SP1-C geordert….
Nach dem Öffnen sehe ich auf der Platine „SP1-H V1.2“
Das Wifi Modul ist weiß lackiert und hat keinen eindeutigen IO0 sondern
nur pads mit PBx Beschriftungen (x=2 bis 7) und ein pad mit BAT und INSERT Beschriftung.
Hersteller des Wifi Moduls ist FONERIC. pad insert auf GND bring nicht in de Flash Modus.
Hat jemand das schon gelöst ?

    corgan · 4. Dezember 2021 um 22:21

    Das Problem habe ich auch gerade. Die Platine sieht auch wieder anders aus.

      knuut · 9. Dezember 2021 um 15:37

      Auch ich habe diese Platinenversion gekauft; mit Tuya-Convert hat es mal nicht funktioniert ;-(
      bin nicht mal sicher ob es sich dabei überhaupt um einen ESP82XX handelt! Hat das schon jemand herausgefunden?

        Raphael · 16. August 2022 um 17:49

        Habe leider die gleichen Dinger und das Modul mal ausgelötet.
        Erste Erkenntnisse: der verbaute Chip ist ein Foneric F8089, zu dem man online quasi nichts findet. Wenn man sich mit den RX/TX-Pins verbindet, kommt einiges an Output.
        U.a.:
        > [Flash chip ALT] !!this chip is not in my support chip list, using default flash chip now!!
        > [Flash DRV INF] mode: 0x4, freq: 48000000Hz, drv: 0
        […]
        > SP1-C Jan 4 2021 19:46:51
        > Foneric IoT WLAN SDK 1.3.1

        Also leider ziemlich sicher kein ESP8266. Zum Foneric SDK findet man auch nichts.
        Wenn man über die serielle Schnittstelle „help“ schickt, werden einige Befehle angezeigt. Mehrere davon erwarten aber wohl unbekannte Parameter, z.B. ‚flash‘:

        > $ help
        >
        > Available commands:
        > echo
        > net
        > heap
        > thread
        > reboot
        > ota
        > efpg
        > netcmd
        > etf
        > sysinfo
        > homekit
        > rp
        > wacreset
        > pdata
        > factoryreset
        > upgrade
        > rtc
        > flash
        > testmode
        > print
        > module
        > model
        > firmware
        > bct
        > help

        Keines der rausgeführten Pads scheint zu einem Programmiermodus zu führen bzw. einen Reset auszulösen.
        Diese Dinger scheinen also leider eine Sackgasse zu sein.

tr · 4. November 2020 um 17:57

Hi
weiss jemand an welchem GPIO der Button liegt?
den müsste man in das template 55 mit aufnehmen.

Danke

    Timo · 4. Dezember 2020 um 15:21

    Löten ist nicht erforderlich. Siehe Tuya Convert.
    Ein Kumpel und ich programmieren gerade eine Plattform mit der Tasmota dann quasi cloudfähig wird. Wer Interesse hat kann sich gern bei mir melden.

      Werner Schorstein · 1. März 2022 um 11:04

      Hallo,

      ich will gerade einen gosub SP1 flaschen.
      Ihr programmiert gerade eine cloudfähige Plattform.
      Das interessert mich, bevor ich anfange.

      Würde mich über eine Nachricht freuen!

      Grüße, Werner

Thomas · 12. Mai 2020 um 11:44

Hi,

ich habe auf meine Gosund SP111 inzwischen Tasmota geflasht. Kann ich von Tasmota auch wieder zurück auf die originale Gosund Firmware? Von wo kann ich diese bekommen?

Danke, Thomas

Tobias · 1. Mai 2020 um 18:49

Hallo, ich habe hier mehrere Gosund SP1, insgesatm 3 davon habe ich bereits mit der Anleitung bei Heise über Wlan mit tasmota geflashed. Das funktioniert. Heute wollte ich eine weitere mit tasmota flashen. Das aht soweit fnktioniert, und ich konnte meine Wlan daten eintragen, aber dann ist die Steckdose im Wlan verschwunden, es reagiert auch der Schalter nicht mehr und die LED blinkt nur beim einschalten ein paar mal. Also habe ich gedacht muss ich es über diese Anleitung seriell probieren. Habe mich an die Anleitung gehalten, nur habe ich nicht den verlinkten ESP flasher genommen, sondern ESPtool.py, weil ich von einem Mac aus arbeite. Der Flashvorgang läuft auch durch, am ende macht das tool einen reset. Aber wenn ich die Steckdose von USB adapter trenne und wieder anschließe blinkt die LED ein paar mal blau, ansonsten bleibt die Dose tot und ist auch nicht im WLAN zu finden. habe dann versucht tasmota 8.1.0 zu flashen, weil das auf den anderen Steckdosen läuft, erfolgreich geflashed, aber dann nichts mehr, gleiches verhalten wie bisher. Auch zusammen gebaut und mit 230 V verbunden passiert nix. Hab ich mir da jetzt die Steckdose zerstört, oder was könnte ich noch versuchen?

Gruß Tobias

    Manfred Scheer · 4. November 2020 um 15:12

    Hatte das selbe Problem…habs mit nodeMcu Flasher geflasht…Chsum Error bei SerialMonitor Arduino…
    Funkioniert nur mit ESPtool !!!!!!!!!

Jens · 27. März 2020 um 22:18

Hallo,
ich habe mehrere Gosund SP1 und SP112 erfolgreich geflashed. Jetzt frage ich mich, da ich zwei dieser Steckdosen zur Stromverbrauchsüberwachung unserer Kühlschränke verwende, ob man nicht die zusätzlichen GPIO Pins des dort integrierten ESP8266 für einen Temperatursensor nutzen könnte, der dann ebenfalls mitloggt (und über ioBroker o.ä. ggf. Alarm schlägt).
Frage: Sind in der SP1 oder SP12 (die mit den 2 USB Ports) diese weiteren GPIO Pins denn überhaupt physikalisch erreichbar? Bevor ich jetzt eine umsonst zerlege …
Danke 🙂

    Robin · 30. März 2020 um 19:35

    Hallo,
    soeben habe ich meine Gosund SP1 aufgeschraubt und nach freien Pins ausschau gehalten. Leider habe ich nicht viel gefunden. Die Pins die sehr gut erreichbar sind:
    3.3 RST?
    GND AD?
    RX ?
    TX ?
    12 4?
    14 5?
    Auf der T201 Platine mit dem ESP drauf sehe ich IO 0, 2, 4, 5, 13.

    Damit ist GPIO 0 der einzige GPIO der offen liegt und noch verwendet werden kann?

    Hat jemand anders noch mehr Informationen? Ich würde gerne einen weiteren i2c Sensor einbauen.
    Danke! 🙂

esfinf · 29. Januar 2020 um 22:10

Hallo,
ich habe eine Gosund SP1 geflasht. Danch war diese im WLAN sichtbar un ich habe meine WLAN Daten
eingeben, anscheinend fehlerhaft. Jedenfalls wurde diese nicht gefunden.
Dann habe ich die SP1 nocheinmal auf die gleiche weise geflasht ,jedoch sehe ich diese nicht mehr im WLAN-Netz die LED leuchtet rot und blinkt ab und zu blau sonst tut sich nichts mehr.

was könnte ich jetzt noch tun um das teil wieder in WLAN zu bringen?
Gruß
Thomas

Carpy · 25. Januar 2020 um 18:40

Hallo,
erstmal danke für die Anleitung!

Ich wollte eine SP1 (8.1.0.2 tasmota ota geflashed) kalibrieren, der Spannungswert war auch kein Problem.

Wenn ich den Strom kalibrieren will steht anschließend folgendes im „log“:
17:28:55 CMD: CurrentSet 0.435
17:28:55 RSL: stat/tasmota/RESULT = {„CurrentSetCal“:0}

Es wird 0.000 A angezeigt.

Kann mir da jemand weiterhelfen?

Danke u. Gruß
Carpy

    Carpy · 25. Januar 2020 um 19:13

    Hat sich erledigt, Wert für Ampere muss in mA eingegeben werden:
    18:11:17 CMD: CurrentSet 435
    18:11:17 MQT: stat/Gosund_SP1_02/RESULT = {„CurrentSetCal“:3684}
    dann klappt es…

    Gruß Carpy

poidokan · 30. Dezember 2019 um 16:00

Habe am Punkt von GPIO0 ein Kabel für die Brücke auf GND gelötet. Das ist mir mitsamt dem Punkt ausgebrochen. Leider schaffe ich es nicht dort irgendetwas zu finden an dem ich die Brücke nochmal festlöten kann.

Es wurde wieter oben schon mehrmals gefragt, aber ich probiere es nochmal. Gibt es eine andere Möglichkeit an GPIO0 heranzukommen, wenn ja wie?

Markus · 12. November 2019 um 11:29

In der aktuellen c’t (24/2019, Seite 66) ist ein Artikel über einen neuen Tuya Hack. Anscheinend ist es mit der aktuellen Version von tuya-convert https://github.com/ct-Open-Source/tuya-convert wieder möglich aktuelle Geräte über WLAN zu flashen.
Ich kann es leider nicht mehr testen 😉

    Kutzi · 14. November 2019 um 09:07

    Geht, hab gestern 4 SP1 geflasht.

    tomy7om · 20. November 2019 um 11:05

    Moin zusammen,
    habe gestern auch 2 Stück (Potok; wohl baugleich anderer SP1-Dosen) per WLAN geflasht – funzt super 😉
    …werde mir gleich noch paar ordern – um mein Snips/openHAB2-Projekt voran zu treiben…

    Bob · 14. Januar 2020 um 14:17

    Hi aus Dortmund,
    habe 8 Gosund SP1 und möchte sie Flashen aber leider kann ich wegen einer Augenerkrankung nichts mehr machen ( Löten ) was nah vor mir ist.
    Wie geht das mit dem Flash über WLAN.
    Gruß Bob

      Ingwaz · 14. Januar 2020 um 18:10

      Hallo Bob,

      dazu gibt es auf youtube Videoanleitungen.
      Dies sind zwei davon, schau mal mit welcher Du am besten klar kommst.
      Ich habe die von Eddy genutzt.

      https://youtu.be/tx6T4C9w-lw

      oder

      https://youtu.be/jkHaffRVRrE

      Gruß Ingwaz

        Bob · 14. Januar 2020 um 19:49

        Danke die habe ich schon gesehen aber ich habe kein Raspberry Pi oder Linux.
        Gibt es jemanden der in Dortmund oder Unna wohnt und mir helfen kann?
        Ach ja eine meiner Steckdosen schaltet im Betrieb alle 5min. immer aus und sofort wieder an was ist das wohl?
        Gruß Bob

          Ingwaz · 14. Januar 2020 um 19:56

          Das ist schade, damit kann man so viel anstellen.
          Leider bin ich nicht aus deiner Gegend.
          Falls Du wirklich niemand finden solltest kann ich die gerne für Dich flashen.
          Müsstest halt dann per Post senden, aber ob sich das dann rechnet.

          Das hatte ich so auch noch nicht. Evtl. Fehler in der Firmware oder ein Defekt.
          Wenn Du noch Garantie darauf hast würde ich die Umtauschen lassen bevor Du versuchst die flashen zu lassen.
          Gruß Ingo

Andreas · 5. November 2019 um 18:28

Hallo,
ich habe nun zumindest 1 Dose umgeflasht, habe aber nun einige Fragen.
1. Jetzt blinkt der AN/AUS Knopf abwechselnd Blau und Rot wie kann ich es ändern?
2. Welche App nutzt ihr nun um die App per Handy zu schalten?
3. Die 2. Dose ließ sich leider nicht in den Flash Modus bringen, ich vermute das ich den IO0 Punkt verbockt habe. Gibt es eine andere Möglichkeit?

    Josef · 14. November 2019 um 09:21

    Hallo Andreas
    zu 1. und 2. kann ich dir was sagen.

    1. deaktiviere MQTT wenn du es nicht verwendest, dann ist das blinken weg.
    2. https://play.google.com/store/apps/details?id=de.grings_software.TasmotaControl&hl=de

      Andreas · 14. November 2019 um 10:55

      Danke! Hat geklappt. Habe nun das ganze in IOBroker aber das Thema ist so umfassend und es gibt soviele verscheidene Anleitungen das es einen regelrecht erschlägt. Aktuell scheitere ich an der Aktivierung des Alexa Skills von IOBroker, dann das erstellen der Scripte oder die Visualizierung. Gibt es wo Anleitungen die auf aktuellen Stand sind und die auf einander aufbauen was IOBroker angeht?

        Ingwaz · 14. November 2019 um 14:00

        Hallo Andreas,
        dazu gibt es diverse Videos auf YouTube, ich schaue unter anderen Videos von EddyD’s Smarthome, Elzershark und haus-automatisierung.com.
        Ich finde deren Anleitungen meist sehr hilfreich.

Rookie50 · 4. November 2019 um 13:30

Gosund SP111 16A Version:1.1
Hi, es gibt eine neue Version des SP111 mit 16 Ampere. Ich habe 4 Geräte via OTA ohne Probleme geflashed. Allerdings habe ich ein kleine Problem das richtige Tasmota Version 7.0.0.2 Template zu finden. Schalten funktioniert aber ich bekomme keine Messwerte im WebGUI und auch nicht via MQTT. Hat schon jemand die passenden Einstellungen gefunden?
Gruß Rookie

Jott Kah · 26. Oktober 2019 um 08:23

Hallo, ich habe dank eurer Anleitung und einem Fork des Githubs von der Ct endlich meine SP1 flashen können mit Tasmota. Nun will ich FHEM verwenden, aber die GUI ist wirklich mies programmiert und ich finde keine einfache, schnelle Anleitung um die Steckdosen einzubinden per MQTT.

Habt ihr einen Tipp wo es eine schnelle Anleitung gibt? Ich möchte zu Beginn eigentlich nur die Steckdosen zeitbasiert schalten können und den Verbrauch in einer Textdatei möglichst fein granuliert (sekundenweise oder minutenweise) mitloggen für spätere Auswertungen (täglich, wöchentlich, monatlich).

xwox · 5. Oktober 2019 um 13:53

Hallo,
ich habe einen Gosund SP1 erfolgreich OTA mit der Anleitung geflashed.
Schalten per Tasmota/Sonoff web UI funktioniert.
Einbinden in MQTT funktioniert auch.

Meine Probleme sind nun:
1) Die Steckdose trennt sich im Minutentakt vom WLAN und verbindet sich danach auch wieder.
Woran kann es liegen, dass sich das SP1 ständig beim WLAN abmeldet und wieder anmeldet?
Kann dies etwas mit dem Sleep-Mode zu tun haben? (Meldung ganz unten)

Mnachmal kommt dann im Web-UI aber die Fehlermeldung „MINIMAL firmware
please upgrade“. Ein erneuter Neustart zeigt dann wieder das richtige WEB-UI an.
Geflashed habe ich „http://thehackbox.org/tasmota/release/sonoff-sensors.bin“.
Eingestellt habe ich unter Templates: „Base on ‚Gosund SP1 v23 (55)'“.
Und unter Configuratation: „Module type (Sonoff Basic) ‚Gosund SP1 v23 (55)'“.

2) Es wird kein Strom, Spannung etc. gemessen. Warum? Kalibrierung hilft nicht.

3) Ich habe dann das Debug-Level erhöht und das kann ich sehen, dass im Sekundentag folgende Meldungen einlaufen „APP: Button1: multi-press “ (siehe unten). ist das normal? Was bedeuten diese Meldungen?

Vielen Dank & viele Grüße

Meldung: „Sleep-Mode“ & „Voltage = 0“
————————————————————–
12:48:46 MQT: sonoff/tele/STATE = {„Time“:“2019-10-05T12:48:46″,“Uptime“:“0T00:04:50″,“Heap“:12,“SleepMode“:“Dynamic“,“Sleep“:50,“LoadAvg“:19,“POWER“:“OFF“,“Wifi“:{„AP“:1,“SSId“:“…“,“BSSId“:“…“,“Channel“:1,“RSSI“:100,“LinkCount“:1,“Downtime“:“0T00:00:10″}}
12:48:46 MQT: sonoff/tele/SENSOR = {„Time“:“2019-10-05T12:48:46″,“ENERGY“:{„TotalStartTime“:“2019-10-04T14:26:55″,“Total“:0.000,“Yesterday“:0.000,“Today“:0.000,“Period“:0,“Power“:0,“ApparentPower“:0,“ReactivePower“:0,“Factor“:0.00,“Voltage“:0,“Current“:0.000}}

Meldung „APP: Button1 multi-press“
————————————————————–
12:48:38 APP: Button1 multi-press 1
12:48:38 APP: Button1 multi-press 2
12:48:39 APP: Button1 multi-press 3
12:48:39 APP: Button1 multi-press 4
12:48:39 APP: Button1 multi-press 5
12:48:39 APP: Button1 multi-press 6
12:48:39 APP: Button1 multi-press 7
12:48:40 APP: Button1 multi-press 8
12:48:40 APP: Button1 multi-press 9
12:48:40 APP: Button1 multi-press 10
12:48:40 APP: Button1 multi-press 11
12:48:40 APP: Button1 multi-press 12
12:48:40 APP: Button1 multi-press 13
12:48:41 APP: Button1 multi-press 14
12:48:41 APP: Button1 multi-press 15
12:48:41 APP: Button1 multi-press 16
12:48:41 APP: Button1 multi-press 17
12:48:41 APP: Button1 multi-press 18
12:48:41 APP: Button1 multi-press 19
12:48:42 APP: Button1 multi-press 20
12:48:42 APP: Button1 multi-press 21
12:48:42 APP: Button1 multi-press 22
12:48:42 APP: Button1 multi-press 23
12:48:43 APP: Button1 multi-press 24
12:48:43 APP: Button1 multi-press 25
12:48:43 APP: Button1 multi-press 26
12:48:43 APP: Button1 multi-press 27
12:48:43 APP: Button1 multi-press 28
12:48:43 APP: Button1 multi-press 29
12:48:44 APP: Button1 multi-press 30
12:48:44 APP: Button1 multi-press 31
12:48:44 APP: Button1 multi-press 32
12:48:44 APP: Button1 multi-press 33
12:48:44 APP: Button1 multi-press 34
12:48:44 APP: Button1 multi-press 35
12:48:45 APP: Button1 multi-press 36
12:48:45 APP: Button1 multi-press 37
12:48:45 APP: Button1 multi-press 38
12:48:45 APP: Button1 multi-press 39
12:48:45 APP: Button1 multi-press 40
12:48:45 APP: Button1 multi-press 41

    Thorsten · 9. Oktober 2019 um 21:58

    Hallo xwox,

    ich hatte genau die gleichen Probleme. Es liegt glaube ich daran, das wir überhaupt keine Gosund SP1 haben, sondern Gosund SP112. Bei mir steht zwar auf der Rückseite SP1, aber viele Indizien deuten auf die SP112 hin: Keine Schrauben zum öffnen, zwei USB Ports unten…

    Mit diesem Template habe ich die Steckdose zum laufen bekommen:
    {„NAME“:“Gosund SP112″,“GPIO“:[57,145,56,146,0,22,0,0,0,0,21,0,17],“FLAG“:0,“BASE“:18}

    Wird im Template anstelle 17 die 18 eingetragen, schaltet der Hardware-Button USB an/aus.

    Infos dazu habe ich von dieser Seite: https://github.com/arendst/Sonoff-Tasmota/issues/5756

    Hoffe das es auch Dir (oder anderen) hilft…

    Jörg Freund · 10. Oktober 2019 um 19:19

    In fact I figured out that the gosund SP112 is identical to the Blitzwolf SHP5.
    Therefore I used the template of the SHP5 and it works well:
    template: ‚{„NAME“:“SHP5″,“GPIO“:[57,145,56,146,0,22,0,0,0,0,21,0,17],“FLAG“:0,“BASE“:18}‘

tom · 19. August 2019 um 14:24

Kann man an die sterckdose einem tempfühler anschliessen, oder ist auf den pins feuer?

Tom · 11. August 2019 um 10:54

Hallo zusammen,

hab mittlerweile 2 Geräte erfolgreich gesflasht, vielen Dank für diese tolle Anleitung!

Gibt es mittlerweile eine Lösung für das Problem das der Ein/Aus Schalter nicht mehr am Gerät funktioniert? Würde nur ungerne darauf verzichten!

    Harald · 3. September 2019 um 15:42

    Hallo Tom, hatte das gleiche Problem. Gelöst habe ich es indem ich auf der Weboberfläche unter „Konsole“ den Befehl „Module 55“ eingegeben habe. Die Auswahl des Templates unter Konfiguration wurde bei mir scheinbar nicht sauber übernommen.

    Für alle die die Steckdose in IoBroker einbinden wollen empfehle ich den Sonoff-Adapter (Achtung ! Wer schon den MQTT Adapter im Einsatz hat sollte beim Sonoff Adapter einen anderen Port für MQTT eintragen und auch entsprechend in Tasmota anpassen), funzt wunderbar und es werden auch die Messwerte sauber übertragen.

Christian · 10. August 2019 um 08:07

Wollte nur kurz danke für die gute Anleitung sagen, hat alles auf Anhieb funktioniert.
Hab die Tasmota-Version mit KNX benutzt, und leite jetzt alle benötigten Werte direkt auf den BUS!

Gruß
Christian

Joerg · 1. August 2019 um 23:24

Bei meinerr Gosund v2.4 blinkt die LED Taste immer statt an oder aus zu sein. kann man das irgendwo einstellen?

    Josef · 2. August 2019 um 08:36

    Hallo Joerg, schau mal ob du MQTT aktiviert hast ?
    Unter Einstellungen -> Sonstige Konfiguration.

      Joerg · 2. August 2019 um 18:49

      Das half. jetzt leuchtet es rot wenn an und nicht wenn aus.

      warum genau hat es blau geblinkt wenn mqtt an ist?
      verschwindet das wenn ein broker verbunden ist?

        Josef · 3. August 2019 um 08:17

        Das habe ich noch nicht ausprobiert.

Tom · 1. August 2019 um 13:32

Könnt Ihr mir sagen welche Größe der Dreikantschrauber haben muss? Habe hier noch einen 3er rumfliegen und möchte mir nicht extra einen ganzen Satz kaufen wenn dieser es auch tut. Vielen Dank!

    Josef · 1. August 2019 um 13:48

    Hallo Tom
    ich habe mir einen billigen Imbusschlüssel zurecht geschliffen. Da sind bei diversen Möbeln immer welche da bei vllt. liegt bei dir auch so einer rum. Mit etwas Geduld kannst du auch einen Nagel in Dreiecksform schleifen. Muss ja nicht schön sein, Hauptsache es funktioniert.

    Daniel · 24. August 2019 um 16:13

    Müsste 2mm sein, da mein 2,3mm gerade so nicht passt.

moi · 29. Juli 2019 um 23:34

Ich glaube ich hab meinen esp gebricked.

würde ihn gern tauschen, finde aber bei ebay keinen passenden Ersatz – hat jemand eine Ahnung wo man
diesen Formfaktor bekommt?

Tobias · 9. April 2019 um 20:58

Super! Vielen Dank für die Anleitung. Ist ja auch super einfach.
Eine Frage habe ich: Ich habe die erste Steckdose geflasht, mich ins WLAn geschaltet, meine WLAN-Daten vom Router eingegeben und speichern gedrückt. Danach war die Steckdose weder im Router WLAN noch hat sie ihr eigenes WLAN aufgespannt.
Flashen lässt sie sich wieder und wieder tadellos aber ich bekomme von ihr 0 Kommunikation mehr.
Hat jemand eine Idee, wie ich sie wieder zum Arbeiten bekommen kann?

    Tobias · 11. April 2019 um 09:20

    Ich habs mittlerweile hin bekommen.
    Habe den Flash mit dem ESPTool komplett gelöscht, die Firmware erneut aufgespielt und dann einfach die WLAN-Daten für beide WLANs angegeben. Nun läuft sie 🙂

APEXi · 3. April 2019 um 14:00

Kann mir jemand sagen wie ich beim „Gosund SP1 v23“ GPIO1 und 3 als Dropdown bekomme? Ich habe 10 Stk. gekauft und würde gerne verschiedene Sensoren anschließen..

Josef · 29. März 2019 um 00:14

Hallo
ich habe eine GOSUND SP1 mit dem heise tuya-convert geflasht.
Ich konnte auch das WLAN konfigurieren aber nach dem Neustart blinkt die LED nur rot.
Sie lässt sich auch nicht mehr manuell ein/ausschalten.

Kennt jemand das Problem ?

    Frank · 31. März 2019 um 21:42

    Hallo Josef. Nach dem Flashvorgang haben bei meinen Geräten auch die led rot geblinkt. Kein Problem! Das Gerät hat sich nur nicht mit einem WLAN Netz gekoppelt. Das musst jetzt nach einem WLAN gerät mit Namen sonoff-… suchen.
    Z. B. Mit dem Handy, besser aber am pc.
    Am PC mit dem WLAN gerät sonoff verbinden aber in den Einstellungen eine statische IP vergeben. Adresse 192.168.4.2, net 255.255.255.0, Gateway 192.168.4.1.
    Danach kannst du im Browser unter http://192.168.4.1 die Weboberfläche erreichen

      Josef · 1. April 2019 um 08:24

      Hallo Frank
      Danke für deine Hilfe.
      Leider zeigt mir das Gerät den Accesspoint nicht mehr an.
      Ich habe die WLAN Konfiguration im Tasmota schon gemacht, wahrscheinlich deshalb oder ich hab mich dort irgendwie vertippt.
      Auch das 4 malige drücken des Buttons bringt nichts.
      Ich schicke das Teil mal an Am…on zurück und schau mal ob die mir das Geld erstatten.

      Viele Grüße
      Josef

        Frank · 1. April 2019 um 16:45

        Hallo, lt. diversen Foren muss man für einen Reset den Knopf 40 sec. lang gedrückt halten. Dann sollte er wieder über die 192.168.4.1 erreichbar sein und als Hotspot auftauchen

          Josef · 1. April 2019 um 18:38

          Hallo Frank
          auch dass habe ich schon versucht aber ohne Erfolg.
          Hab offenbar einfach Pech gehabt. Hab mir gestern einen weiteren 4er Pack gekauft weil die Teile mit Tasmota für knapp 10 Euro einfach super sind.

            Niko · 17. Januar 2020 um 12:24

            Ist mir auch passiert. Bei Sonoff Geräten reicht es aus den Taster zum Flashen zu betätigen, beim SP1 muss IO0 und GND gebrückt werden.
            Der Taster wird erst aktiv, wenn man die Vorlage 55 ausgewählt hat.
            Daher meine Vermutung, dass man beim SP1 auch die IO0 und GND 40 sek brücken muss, um diesen zurück zu setzen.

            Werde es aber selbst auch noch probieren….

      Harald · 10. April 2019 um 12:44

      Hallo Josef,
      ich habe ebenfalls einen Fehler bei der WPA Eingabe gemacht. Hinbekommen habe ich es dadruch, dass ich einen HotSpot mit der gleichen SSID aber ohne Passwort eingerichtet habe.
      Die Verbindung zu dem HotSpot konnte dann hergestellt werden und über diese habe ich die Wifi Konfiguration angepasst.
      Viele Grüße
      Harald

Fabian · 17. März 2019 um 17:19

Mittlerweile muss man zum Glück nicht mehr löten.

Die Anleitung von Heise hat bei mir mit recht neuer SP1 geklappt.
https://www.heise.de/ct/artikel/Tuya-Convert-IoT-Geraete-ohne-Loeten-vom-Cloud-Zwang-befreien-4283623.html

Ich musste aber einen Fork nehmen, statt dem Repo im Artikel:
git clone -b smart-link-py https://github.com/kueblc/tuya-convert.git

4 Gosund SP1 und eine Blitzwolf damit erfolgreich geflasht.
Angeblich geht es auch mit den SP111

    Frank · 28. März 2019 um 20:25

    Hallo zusammen,
    @Fabian: vielen Dank für diesen Tipp.
    Habe es versucht mit einem Pi Zero, frischen Raspian Stretch lite sowie deinem git Clone link.
    Es scheitert daran, dass der Pi keinen Hotspot erstellt.
    Diverse Fehlermeldung im Log.
    Warum hast du den Clone Link ausgetauscht, wo hat es ein Problem gegeben?

      Frank · 31. März 2019 um 21:46

      Hallo zusammen, habe es mit eine usb2lan Stecker sofort hin bekommen.
      @Fabian. Noch einmal vielen Dank für deinen Tipp und die Hilfestellung

setman · 17. März 2019 um 16:17

Hallo,

ich habe einen FTDI FT232RL Chip (https://www.amazon.de/gp/product/B07BBPX8B8/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1) um das Gosund sp1 Version 2.4 zu flashen, aber bin jetzt verwirrt, wo ich die Kabel verbinden sollte. Außerdem konnte ich das Kabel an den kleinen schwarzen Chip nicht hinauflöten (Siehe Abb. 2 bei SP1-C_V2.3). Vielleicht habe ich das falsche Lötzinn.

Fotos wären hilfreich.

MfG setman

Ingo · 6. Februar 2019 um 14:40

Hallo Shojo,

eine tolle Anleitung, danke dafür!
Ich habe eine Frage zur Leistungskalibrierung PowerSet,
dazu habe ich eine 40 Watt Glühbirne angeschlossen,
die Steckdose zeigt mir, schwankend, eine Leistung von 39 bis 56 Watt, also ganz grob ein Durchnschittswert von 47,5/48 Watt.
Welchen Wert muss ich nun in die Konsole zur Kalibrierung eingeben.

Gruß Ingo

Kon · 25. Januar 2019 um 17:58

Hallo
Habe auch 3 von den BlitzWolf BW-SHP2 v2.4.
Flashen mit der tasmota 6.4.1version hat ja auch tadellos funktioniert, problem ist erst beim Accespoint aufgetaucht.
Accesspoint hat er gemacht und hat mein wlan-netz auch gefunden,habe dann mein Password eingegeben aber er verbindet sich nicht.
Jetzt habe ich das Problem das ich nicht mehr zu den wlan einstellungen komme, habe auch schon andere FW versionen probiert, überall das gleiche, accesspoint macht er mir keinen mehr auf, sondern versucht sich immer mit meinen Router zu verbinden.
Meine frage? Wie bekommen ich wieder einen accesspoint auf dem SHP2? Damit ich meine eingegeben Wlandaten ändern kann?

    Martin · 27. Januar 2019 um 13:07

    Mein Tip:
    – grundsätzlich vor dem Flashen von neuer (Tasmota) Firmware den alten Inhalt des Flash (vor allem wenn noch die Original-Software drauf ist) einmal komplet LÖSCHEN. Denn die Hersteller-Firmware kann an den Speicherstellen im Flash, wo die Tasmota-FIrmware ihre Konfig-Daten verwahrt, gottweiswas gespeichert haben, was die Tasmota-Firmware verwirrt und zu unerwünschtem Verhalten führen kann.
    Das gilt natürlich nicht beim Upgraden von z.B. Tasmota x nach y.

Klaus Harrer · 22. Januar 2019 um 19:44

Moin

Leider kann ich nicht sehen, wo dein GND auf der Platine aufgelötet ist die zum
FTDI Adapter USB/ TTL führt. Ich bekomme leider mit dem esptool.py nur eine
Fehlermeldung, das, der FTDI Adapter USB/ TTL nicht mit der Platine verbinden kann.
Muss eine Diode/LED auf der Platine leuchten, um zu sehen, ob sich das FTDI Adapter USB/ TTL
mit der Platine verbunden hat?

Gruß
Klaus

Darth Weber · 12. Dezember 2018 um 16:33

Lange gesucht und dann per Zufall selbst drauf gekommen:

Wenn ihr die FW http://thehackbox.org/tasmota/sonoff-DE.bin nehmt (also ohne „release“ – das lässt sich auch in Tasmota aktualisieren), gibt es das Gerät GoSund – und dann funktioniert auch der Taster richtig.

    Geddy · 31. Dezember 2018 um 13:02

    Hast Du die noch irgendwo rumliegen? Der Link zeigt ins leere… Hab zu Weihnachten ein 4er Pack bekommen, und würd gerne den Taster weiterhin nutzen.

Christof · 10. Dezember 2018 um 19:47

Ich habe gerade einen 4er Pack Gosund SP1 bekommen. Es gibt schon wieder eine neue Revision, und zwar SP1-C_V2.4 20181101, die allerdings identisch wie die V2.3 aussieht. Ich habe einige Bilder gemacht.

https://drive.google.com/drive/folders/1xmTNGbQpoYkIsagzl5wdrWzfieF8snJ5?usp=sharing

Allerdings glaube ich, dass ich das Teil kaputgelötet habe. Wie heißen denn diese Dinger, die Du auf den Bildern oben aufgesteckt hast (am besten mit Amazon-Link)? Die sind doch nicht gelötet, oder?

Ich habe letzte Woche 6 Wuudi-Steckdosen gelötet, das war kein Problem. Die sehen aber auch aus wie die alten Gosund-Dosen, da geht das etwas einfacher.

    Friedel · 18. Dezember 2018 um 09:39

    Das sind die ganz normalen Kabel. Das geht nur mit anlöten, soweit mir bekannt.

    Ich habe aber auch eine kaputt gelötet.
    Bei mir ist der IO0 PIN „rausgefallen“. War wohl zu heiß mein Kolben 😉

    Weiß zufällig jemand ob es den Punkt nochmal auf der Platine gibt?
    Rx, TX, GND finde ich ja nochmal, aber den IO0 irgendwie nicht.

    el Buffo · 10. Januar 2019 um 23:06

    Es genügt den IO0 und GND für ein, zwei Sekunden während des Ansteckens zu brücken, damit der Flash-Modus aktiviert wird. Mit etwas Gefühl schafft man das an der Stelle auch ohne löten und hat eine Fehlerquelle weniger.

    Viele Grüße!
    el Buffo

Eric · 4. Dezember 2018 um 17:50

Hallo Jungs,

flashen hat super geklappt. Schalten kann ich es als Teckin auch. Bei mir blinkt eine rote LED. Habt ihr ne Idee wie ich die aus bekomme?

Ben · 28. November 2018 um 17:53

ACHTUNG: es gibt offensichtlich eine neue Version der Hardware. Die von Dir gezeigten Pins stimmen nicht mehr, zudem sind die Pins bei der neuen Version auch nicht beschriftet…

Siehe auch hier https://github.com/arendst/Sonoff-Tasmota/issues/4297

Also Vorsicht! Wenn die Pins auf Euren Boards nicht beschriftet sind, solltet Ihr nicht erwarten, dass die auf dem obigen Bild gezeigten Pins stimmen. Ich habe eben nur kurz nachgemessen, und RX und TX scheinen anders belegt zu sein (ohne Gewähr, da ich auf dem Gebiet und mit dem Multimeter noch Laie bin). Aber messt lieber einmal selbst nach bzw. schaut im Tasmota Wiki / Issues, bevor Euch so ein Teil abraucht.

LG

SANY · 25. November 2018 um 17:13

Hi,
im Bild zur Hardwareversion 2.3 sind TX und RX vertauscht. Hier ist das richtig beschrieben:
https://github.com/arendst/Sonoff-Tasmota/issues/4303

Mit der Tasmota 6.3.0 MasterBranch geht es noch nicht vollständig (Taster läßt sich nicht bedienen),
mit der Develop Version vom 24.11. ist die Gosund SP1 v2.3 direkt eingebaut und funktioniert! LED leuchtet blau (könnte man im sonof_template.h ändern: in der Definition für Gosund die GPIO_LED2_INV mit GPIO_LED1_INV vertauschen. Dann compilieren).

Gruss

SANY

Sebastian · 14. November 2018 um 18:00

Also ich hab ein neues Modell auch problemlos flashen können. Aber der Taster funktioniert mit dem Teckin Preset leider auch nicht.
Hat da jemand schon eine Lösung dafür?

Gruß
Sebastian

    Roberto · 20. November 2018 um 05:11

    Hey,
    ich habe das gleiche Problem.
    Version SP1-C_V2.3 >>> Tasmota 6.3.0 erfolgreich geflasht, top Anleitung hier!
    Aber, die Hardware Taste am Gerät funktioniert nicht.
    Habe auch noch keine Lösung gefunden.

Rüdiger · 31. Oktober 2018 um 00:12

Vielen Dank für die Anleitung. Nur jetzt hat gosund, glaube ich, das Design der Platine geändert. SP1-C_V2.3 / 20180926 ). Vielleicht kannst du mir verraten, wo da jetzt die richtigen Lötpunkte sind.
Vielen Dank und Gruß!

    Avatar-Foto

    Shojo · 31. Oktober 2018 um 09:48

    Moin Rüdiger,
    ich hatte SP1-C_V2.3 noch keine in der Hand, hast Du mal ein Bild von den Platinenlayout?

      Rüdiger · 1. November 2018 um 02:30

      Ja, es sollten 7 Bilder angekommen sein…

        Avatar-Foto

        Shojo · 1. November 2018 um 14:45

        Es leider nichts angekommen 🙁
        Wo hast Du die hingeschickt ?

          Rüdiger · 1. November 2018 um 17:07

          kontakt@….

            Avatar-Foto

            Shojo · 1. November 2018 um 17:44

            Ah habe sie in Spam gefunden 🙂
            Ich habe die benötigten Kontakte gefunden, kann es aber selbst nicht probieren da ich dir Hardware hier nicht habe.
            Daher kann ich keine Erfolgsgarantie geben, hier mal die Bilder mit Markern.

            https://cloud.dietru.de/apps/gallery/s/Gcma3nqy9yTTGPY

              Rüdiger · 1. November 2018 um 18:17

              Ok, werde es mal bei einem ausprobieren. Nur eine blöde Frage hab ich da noch: Bein flashen nicht an 230V anschießen, oder?

                Avatar-Foto

                Shojo · 1. November 2018 um 20:42

                Oh bitte nicht bei 230V bei gehen!

                Avatar-Foto

                Shojo · 7. November 2018 um 13:00

                Konntest Du was erreichen?

                  Rüdiger · 7. November 2018 um 22:55

                  Habe noch nichts erreicht. Selbst mit einer Lupe bekomme ich das nicht sauber gelötet. Tribut des Alters…

                  Pascal Vens-Cappell · 7. November 2018 um 23:07

                  Hallo,

                  ich habe bei Amazon ein 2er Pack gekauft, die erste Steckdose war mit der alten Platine bestückt, dies ging reibungslos mit dieser Anleitung.

                  Die neue Platine ist ein wenig „aufwendiger“ :
                  Chip wird von unten betrachtet und PINS von unten nach oben hochgezählt:

                  1 ( unten ) = 3,3v
                  2 = GND
                  3 = RX
                  4 = TX
                  5 = GPIO 2

                  Ich bin direkt auf die PINS gegangen:

                  3 = RX = RX am FTDI232
                  4 = TX = TX am FTDI232
                  ( anders ging es nicht, Flash Vorgang wurde nicht gestartet! )

                  3.3v hab ich auf die Platine neben den ( AN/AUS) Knopf gelegt.

                  GND wurde auf direkt auf der ESP Platine gelegt.
                  I00 auf GND gebrückt.

                  Wenn alles erfolgreich gewesen ist, wie gehabt abarbeiten, anschließend nicht das 45 BlitzWolf SHP2 wählen, sondern das: Teckin Modul!
                  Anders lässt sich die Steckdose nicht schalten.

                  Ganz ganze läuft auch sauber im IObroker. 🙂

                  Wenn >Fotos gewünscht sind, bitte einfach Bescheid geben, schicke die dann direkt durch 🙂

                  Ich hoffe ich konnte helfen.

                    Avatar-Foto

                    Shojo · 7. November 2018 um 23:56

                    Ja bitte, immer her mit den Fotos! 🙂

                    Pascal Vens-Cappell · 8. November 2018 um 00:09

                    Hab die Fotos nun an: kontakt@.. gesendet.

                    Stefan · 8. November 2018 um 20:26

                    Hi, ich hab’s gestern auch noch geschafft zu flashen. Hab aber io0 unten nicht gefunden und an der Oberseite des Chips gelötet, was natürlich die Platine ruiniert hat. Bitte unbedingt Fotos schicken!!

                    Vielen Dank für den Tipp mit der Teckin ich dachte ich hätte die Platine zerstört.

                    Avatar-Foto

                    Shojo · 8. November 2018 um 20:28

                    Ich werde das Wochenende versuchen den Beitrag zu erweitern 🙂

                    Basti · 9. November 2018 um 14:20

                    Hi!
                    Ich versuche auch bereits seit 2 Tagen eine Gosund SP1 in der neuen Version zu flashen. Ich habe mich dabei an deine Anleitung gehalten, bekomme aber den gleichen Fehler wie Stefan:
                    „setting serial port timeouts to 1 ms
                    setting serial port timeouts to 1000 ms
                    flush complete
                    espcomm_send_command: sending command header
                    espcomm_send_command: sending command payload
                    read 0, requested 1

                    Nachdem ich mit IO0 gebrückt einstecke leuchtet die Blaue Led ganz kurz, beim Flashvorgang blinkt sie bei jedem Verbindungsversuch kurz rot.
                    TX/RX tauschen hab ich versucht. Komm leider nicht mehr weiter.“

                    Könntest du mir auch die Fotos zukommen lassen? Oder irgendwo hochladen?

                    Ich wäre dir sehr dankbar;)

                    Gruß Basti

                    Avatar-Foto

                    Shojo · 9. November 2018 um 15:04

                    Ich habe erst einmal die neuen Bilder hier Temporär hier bereitgestellt 🙂
                    https://cloud.dietru.de/apps/gallery/s/Gcma3nqy9yTTGPY

                    Basti · 9. November 2018 um 18:29

                    Super, vielen Dank. Jetzt hat es geklappt!
                    Ich konnte die Gosund SP1 in der neuen Version nun in FHEM einbinden 🙂
                    Es scheint mir allerdings so, als ob der An/Aus Knopf an der Gosund durch die Verwendung des Teckin Moduls nicht mehr funktioniert. Hat noch jemand das Problem?

                    Pascal Vens-Cappell · 10. November 2018 um 01:03

                    Das wird wohl so sein, weil das Teckin Modul die GPIOS anders beschaltet als die BlitzWolf SHP2 Firmware.

                    Müsste man nachmessen welcher GPIO nun geschaltet wird?

                    Bei mir jedenfalls klappt es auch nicht, stört mich aber nicht weiter da ich es zukünftig alles über Taster und App Steuern will.

                    Stefan · 10. November 2018 um 18:20

                    Seitdem ich das Teckin-Modul ausgewählt hab, bekomm ich keine Verbindung mehr zur Steckdose. Sie blinkt dauernd rot und versucht eine Verbindung zu meinem Router aufzubauen. Bekommt aber keine IP-Adresse. Auch wenn kein WLAN in Reichweite ist, baut die Dose keinen Access-Point auf. Hab auch schon neu geflasht, keine Änderung 🙁
                    Jemand eine Idee wie ich das beheben kann?

                    Pascal Vens-Cappell · 11. November 2018 um 01:41

                    Hast Du die IO0 Brücke wieder entfernt?

                    Nach der Auswahl startet der esp neu, wenn noch gebrückt, startet er im Flashmodus.

                    Marvin · 13. November 2018 um 11:37

                    Hallo Pascal,
                    Vielen Dank für den Beitrag! So hat es bei mir auf Anhieb funktioniert.
                    Funktioniert bei dir der An-/Aus-Schalter an der Steckdose noch? Wenn ja, was musstest du dafür einstellen?
                    Liebe Grüße, Marvin

                    Avatar-Foto

                    Shojo · 16. November 2018 um 12:54

                    So Blog-Update, ist raus 🙂

              Stefan · 7. November 2018 um 21:02

              Hi und vielen Dank für die Beschriftung des neuen Layouts. Ich hab leider Probleme beim flashen. Der Easy Flasher liefert immer folgenden Output:

              esptool v0.4.12 – (c) 2014 Ch. Klippel
              setting board to nodemcu
              setting baudrate from 115200 to 115200
              setting port from to COM4
              setting address from 0x00000000 to 0x00000000
              espcomm_upload_file
              espcomm_upload_mem
              setting serial port timeouts to 1000 ms
              opening bootloader
              resetting board
              trying to connect
              flush start
              setting serial port timeouts to 1 ms
              setting serial port timeouts to 1000 ms
              flush complete
              espcomm_send_command: sending command header
              espcomm_send_command: sending command payload
              read 0, requested 1

              Nachdem ich mit IO0 gebrückt einstecke leuchtet die Blaue Led ganz kurz, beim Flashvorgang blinkt sie bei jedem Verbindungsversuch kurz rot.
              TX/RX tauschen hab ich versucht. Komm leider nicht mehr weiter.

              Vielen Dank für etwaige Hilfe
              lg Stefan

Thomas · 7. Oktober 2018 um 13:38

Hallo,

habe es auch geflasht. Hat Problemlos funktioniert. Leider bekomme ich keinen Zugriff drauf. Weder wird ein AP generiert, noch wird eine WPS-Verbindung aufgebaut.
Hab es drei mal gefläasht. Immer ohne Probleme . Nie gab es eine Verbindung.
Wenn ich es Einstecke leichtet die LED schwach rot.
Was mache ich falsch?

    Avatar-Foto

    Shojo · 7. Oktober 2018 um 19:19

    Hast du die Dose „nur“ am FTDI gelassen?
    Der wir nicht genügen Leistung haben um den ESP mit AP zu betreiben.

      PM · 20. Oktober 2018 um 09:16

      Ich habe auch wie beschrieben geflasht, ging so wie beschrieben. Nur nach dem Zusammenbau und
      Anschluss an die Steckdose steht mir in der Fritzbox kein neues WLAN-Gerät zur Verfügung. Auch am Smartphon sehe/finde ich nichts.

Ben · 24. September 2018 um 16:22

Kannst Du das bitte konkretisieren?


VoltageSet [Volt]
kalibriert die Messung auf die angegebene Voltzahl. (mit Messgerät messen und den Messwert eigenen)

PowerSet [Watt]
kalibriert die Messung auf die angegebene Wattzahl. (hier habe ich eine 60 Watt Glühlampe für die Messung genutzt)


VoltageSet: ich habe ein Messgerät. Wo/wie/was messe ich damit? Plus/Minus Pol der Steckdose?

PowerSet: verstehe ich das richtig… Du hast eine 60 Watt Glühlampe angeschlossen, diese angeschaltet, und dann „Power Set 60“ abgeschickt..? Also davon ausgehend, dass die Glühlampe tatsächlich exakt 60 Watt zieht? Oder wie müsste man das machen?

Ich überlege gerade, mir den SP1 für die „smarte Waschmaschine“ 😉 anzuschaffen. Flashen wird kein Problem, nur die Kalibrierung ist für mich ein eher undurchsichtiges Thema…

    Avatar-Foto

    Shojo · 26. September 2018 um 10:27

    Moin Ben,

    VoltageSet:
    Wird mit einen geeigneten Messgerät in der Steckdose zwischen Aussenleiter (Phase) und Neutralleiter (N bzw. auch Nulleiter genannt) gemessen.

    PowerSet:
    Da habe ich eine 60 Watt Glühlampe angeschlossen und Power Set 60 abgeschickt.
    Ich hatte die Glühlampe vorher schon mal mit einen Leistungsmessgerät getestet und die 60 Watt wurden ziemlich genau erreicht.

    Gruß
    Dennis

      Ben · 27. September 2018 um 13:14

      Danke Dir 🙂

      PowerSet ging Problemlos: 6.3 Watt Lampe (wo ich mich ohne zu Testen auf den Wert verlasse, da ich die tatsächlichen Werte sowieso nicht unbedingt benötige)… bei VoltageSet habe ich allerdings nur 0.5V gemessen… ist das realistisch? Oder habe ich etwas falsch gemacht (Messgerät auf `V (DC/AC automatisch)`, dabei Phase und Nullleiter gemessen).

      Uuuund eine Frage noch… muss die Steckdose einmalig kalibriert werden (würde ja Sinn machen), oder können die Werte ändern, wenn ich sie jetzt auf einer anderen Unterputzsteckdose einsetze?

        Avatar-Foto

        Shojo · 27. September 2018 um 13:19

        Hi Ben,

        deine Volt Messung ist so nicht richtig, du musst AC Messen.
        Es sollten dann so 230V +- 10% dabei herauskommen.
        Auch eine einmalige Kalibrierung ist absolut ausreichend.

        Gruß
        Dennis

        Fatmax · 27. September 2018 um 17:10

        Wenn du bei der WLAN-Steckdose misst, dann muss diese natürlich auch eingeschaltet sein.
        Eventuell kommen die 0,5V daher, dass diese ausgeschaltet war.

Matthias · 15. September 2018 um 22:38

hi,
ich habe heute auch 2 sp1 gefläscht und soweit klappt auch alles. nur leider kommen irgendwie keine daten außer power und alive beim sonoff Adapter an. hast du eine Idee woran das liegen kann ?
gruß

    Avatar-Foto

    Shojo · 17. September 2018 um 09:33

    Moin Matthias,

    im FHEM oder wo meinst Du?

      Matthias · 17. September 2018 um 21:11

      ne bei iobroker. hab den fehler aber schon gefunden. ich hatte bei den sonoff präfix und topic vertauscht dadurch kam nix an.

Patrick · 12. September 2018 um 19:01

He Leute,

ich bin gerade bei meinem erste Flash und wie erwartet geht nichts.
Muss da irgendwas leuchten?
Muss es in der Steckdose stecken?

LG Patrick

    Avatar-Foto

    Shojo · 12. September 2018 um 19:04

    Moin Patrick,

    Nach dem Flash einfach zusammenbauen und in die Steckdose damit.
    Dann sollte sich ein WLAN aufbauen, leuchten tut zum Anfang nicht wenn ich mich recht entsinne…
    Denn erst wenn Du das richtige Device Konfiguriert hast stimmt ja erst das Pinout!

    Gruß
    Dennis

Fatmax · 9. September 2018 um 13:13

Ich habe nun die Steckdose schon 2x geflasht, einmal mit der Classic Firmware und einmal mit der beschriebenen DE Firmware.
Der Flash läuft jeweils problemlos durch, nur danach zeigt mir die Dose das WLAN nicht an.
Wenn ich diese an den FTDI anstecke oder auch wieder zusammenbaue und an der Steckdose anstecke blinkt die Dose nur kurz blau auf und dann nichts.

Was kann es da haben?

    Fatmax · 9. September 2018 um 13:39

    Hab den „Fehler“ mittlerweile gefunden.
    Am Router war WPS aktiviert und die Steckdose hatte sich bereits in das vorhandene WLAN-Netz eingeloggt und eine IP bekommen 🙂

    Was es nicht alles gibt 🙂

      Avatar-Foto

      Shojo · 11. September 2018 um 06:23

      Schön das Du den „Fehler“ gefunden hast 😉

jinn · 5. September 2018 um 14:01

Alles klar, vielen dank. einfachste Variante wäre vermutlich eine Seite an IO0 zu löten und die andere beim einstecken für 5-6 Sekunden an GND zu halten, richtig?

Jetzt mmuss nur noch Dreieckbit aus China ankommen, dann kann ich das ganze testen. Vielen dank!

    Avatar-Foto

    Shojo · 5. September 2018 um 14:02

    Ja genau so habe ich es gemacht 🙂

      jinn · 5. September 2018 um 14:27

      Die anderen 4 Verbindungen dürfen aber schon angeschlossen sein?

      Variante 1:
      1. 5 Leitungen auf Board löten
      2. 4 Leitungen an Adapter stecken
      3. Brücke von IO0 auf GND anhalten
      4. Adapter an USB Port anschließen
      5. Brücke nach 5 Sekunden abnehmen
      6. Flash starten

      oder

      Variante 2:
      1. 5 Leitungen auf Board löten
      2. Brücke von IO0 auf GND anhalten
      3. Adapter an USB Port anschließen
      4. Brücke nach 5 Sekunden abnehmen
      5. 4 Leitungen an Adapter stecken
      6. Flash starten

      Die ganzen Foreneinträge sind da nicht ganz deutlich und gefühlt teilweise unterschiedlich

        Avatar-Foto

        Shojo · 5. September 2018 um 14:37

        Ich bin wie in Variante 1 verfahren.

          jinn · 5. September 2018 um 14:39

          danke, variante 2 ist auch quatsch, das gerät bekommt ja gar keinen strom >_<

jinn · 5. September 2018 um 13:55

Kannst du den Punkt „Jetzt nur noch eine Brücke von den IO0 auf GND“ kurz erläutern?

Soll die Brücke vor dem anschließen an den USB Port vom PC passieren, oder wann wird dieser schritt benötigt? Soll die Brücke die ganze Zeit aktiv sein oder wofür wird diese benötigt? Leider ist mir das noch nicht ganz ersichtlich :/

    Avatar-Foto

    Shojo · 5. September 2018 um 13:59

    Moin Jinn,

    die Brücke muss vor dem anschließen an den USB Port vom PC gesetzt werden.
    Kann danach aber gleich wieder gelöst werden.
    Die Brücke ist nötig um den Bootloader zu signalisieren das er in Flasmode starten soll.

    Gruß
    Dennis

      jinn · 5. September 2018 um 14:02

      Alles klar, vielen dank. einfachste Variante wäre vermutlich eine Seite an IO0 zu löten und die andere beim einstecken für 5-6 Sekunden an GND zu halten, richtig?

      Jetzt muss nur noch Dreieckbit aus China ankommen, dann kann ich das ganze testen. Vielen dank!
